Ricciarelli garantisce la perfetta chiusura del pacchetto di spaghetti utilizzando la visione artificiale di Omron

L'incartonatrice orizzontale Ricciarelli per pasta lunga utilizza i sistemi di visione Omron per garantire la corretta chiusura e marcatura delle confezioni, controllando le variabili da HMI e integrando i dati di produzione dal gestionale aziendale.

Ricciarelli S.p.A., leader mondiale nel settore del confezionamento della pasta, ha scelto i sistemi di visione di Omron per la sua nuova macchina per il confezionamento della pasta lunga, una soluzione commissionata da un noto marchio italiano che aveva la necessità di arrivare al cosiddetto “zero defect”, ovvero alla completa assenza di difettosità sugli astucci in uscita. Questa nuova e ambiziosissima sfida ha rappresentato l’ennesimo tassello della collaborazione tra Omron, in questo caso main provider per la parte di visione artificiale e partner tecnico per lo sviluppo e la configurazione sul campo, e l’azienda di Pistoia.

Ricciarelli deve buona parte del suo successo alla capacità di realizzare soluzioni su misura in grado di rispondere alle mutevoli esigenze dei grandi brand del settore. Tale expertise nasce da oltre 150 anni di esperienza nell’industria alimentare ma anche dalle competenze maturate nello sviluppo, nella realizzazione e nell’installazione di soluzioni integrate complete: che siano confezionatrici, incartonatrici, sistemi di pesatura o impianti di pallettizzazione, Ricciarelli è sempre in grado di presentarsi al mercato come interlocutore unico per lo sviluppo di soluzioni innovative chiavi in mano.

140 astucci al minuto, senza imperfezioni
La nuova soluzione realizzata da Ricciarelli in collaborazione con Omron è un’ astucciatrice orizzontale per pasta lunga in astucci fustellati preincollati che può operare ad alte velocità (fino a 140 astucci al minuto), garantendo al contempo la perfetta chiusura dell'astuccio. Proprio la velocità del confezionamento richiedeva elevate capacità di elaborazione, non solo per le numeriche in entrata ma anche per la gestione delle variabili in gioco. Dai formati ai colori, fino al design delle confezioni, il cliente richiedeva il controllo completo di tutti i parametri sensibili dall’HMI ma anche l’integrazione con il gestionale aziendale per la definizione e il controllo dei dati di produzione.

Uno studio di fattibilità ha guidato tutte le fasi preliminari dello sviluppo: tutte le potenziali difettosità sono state analizzate e catalogate in via preventiva. Si è quindi proceduto a effettuare delle prove a banco, considerando sia le tempistiche in gioco, sia eventuali problemi derivanti dalla prospettiva delle ottiche.

Le analisi hanno portato i tecnici delle due aziende a concentrare gli sforzi intorno a due soluzioni: la prima dotata di due smart camera Omron FHV7 con risoluzione VGA (una per ogni lato della scatola) in grado di gestire ed eliminare gli errori di parallasse tra l'ottica alla scatola stessa, la seconda – più evoluta – equipaggiata con un controller FH2050-10 in grado di collegarsi in contemporanea con tre camere, due di tipo VGA più una terza ad alta risoluzione per la lettura del codice relativo al numero del lotto e alla scadenza.




Dal confezionamento al gestionale, senza perdere un dato
L’astucciatrice Ricciarelli comprende quattro stazioni di carico: la pasta viene convogliata nei discensori sagomati e resa disponibile alle bilance di pesatura che preparano la dose per essere introdotta all’interno degli astucci estratti dal magazzino cartoni e posizionati nella catenaria per poter essere poi riempiti davanti a cassetti di introduzione.

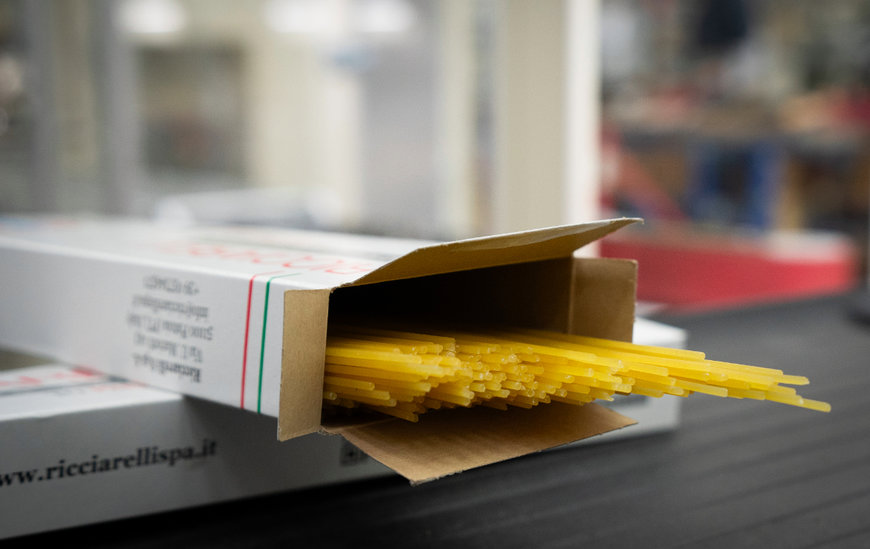

È qui che interviene il sistema di visione Omron per verificare che l’astuccio sia chiuso alla perfezione: non appena le faldine vengono incollate sulla parte di marcatura, in pratica, il controllo effettuato da parte del sistema di visione Omron verifica l'effettiva chiusura dell’astuccio e la perfetta marcatura dal punto di vista OCR/OCV. Nello specifico, il sistema realizza l'ispezione con un algoritmo di visione, abilita il sistema FH alla lettura di codici OCR/OCV e consente il supporto di assistenza direttamente all'OEM e successivamente all'utente finale.

A livello software, si è proceduto per prima cosa a integrare l’interfaccia standard di un FH all’interno dell’HMI della macchina per radunare in un’unica schermata sia la gestione della macchina sia la parte di visione. L'interfaccia è stata quindi personalizzata con tutti i controlli aggiuntivi richiesti dal cliente: dalla possibilità di cambiare la data o il lotto al controllo sulle falde aperte/chiuse, tutto è parametrizzabile dal sistema in base ai permessi; ogni utente, in pratica, ha accesso a determinate specifiche funzionalità del sistema.

I programmi possono essere caricati manualmente oppure acquisiti direttamente dal MES come codici di produzione. Qualora il codice non fosse presente all'interno del database, il sistema provvede a caricare un programma standard in automatico che viene quindi rinominato e configurato come master per la produzione dall'operatore esterno.

Visione artificiale, risultati reali
L'intervento attuato in collaborazione con Omron ha permesso a Ricciarelli di rispettare i target definiti dal cliente finale. Uno su tutti: azzerare il rischio di portare a scaffale confezioni imperfette in grado di danneggiare la reputazione del brand. I vantaggi della nuova soluzione sono evidenti anche lato operatore: il sistema di visione Omron garantisce maggiore facilità di conduzione, offrendo un sistema già nativamente equipaggiato con una diagnostica avanzata e maggiore trasparenza su tutte le eventuali anomalie responsabili di malfunzionamenti.

Giovanni Frosini, Area Sales Manager di Ricciarelli, commenta così il risultato della collaborazione: “È stata una grande sfida per le nostre aziende: il cliente non ci chiedeva solo di raddoppiare la capacità produttiva rispetto alle soluzioni precedenti ma anche di mantenere lo stesso livello di qualità e di sicurezza. Omron ci ha consegnato la componentistica per realizzare le prime tre macchine in tempi brevissimi ma soprattutto ci ha fornito tutto il know how e l'assistenza necessaria; se pensiamo che dall'ordine alla consegna sono passati solamente sei mesi ci possiamo ritenere molto soddisfatti”.

“Anche per Omron il risultato dell'applicazione è stato davvero significativo”, commenta Riccardo Biagioni, Key Account Manager Food & Commodities di Omron, “perché da subito abbiamo impostato il lavoro in una modalità con un approccio di co-creazione: le informazioni e la disponibilità offerta da Ricciarelli unita alla nostra specializzazione tecnica e verticale sulla visione artificiale ci hanno permesso di raggiungere gli obiettivi progettuali”.
