Tecnologia di ispezione a raggi X orizzontale per imballaggi densi e di grande altezza

Nel controllo qualità industriale, l’ispezione di contenitori alti, densamente confezionati o geometricamente complessi rappresenta una significativa sfida fisica per i tradizionali sistemi a raggi X con scansione verticale. Per affrontare queste limitazioni, i produttori dei settori alimentare e beverage stanno implementando tecnologie di ispezione a raggi X orizzontali, o “sideshooter”, per verificare livelli di riempimento, integrità dell’imballaggio e completezza del prodotto direttamente all’interno della linea di produzione.

I limiti fisici dell’ispezione verticale
I tradizionali sistemi a raggi X top-shooter rappresentano lo standard consolidato per l’ispezione di prodotti piatti e omogenei mediante proiezione verticale dei raggi X. Tuttavia, durante l’ispezione di contenitori alti, il percorso di penetrazione verticale aumenta significativamente. Sovrapposizioni di prodotto, materiali di imballaggio multistrato e contenuti densi provocano perdita di contrasto e formazione di punti ciechi, in particolare nelle aree della base e delle pareti laterali dell’imballaggio. Questo vincolo geometrico complica il rilevamento affidabile di corpi estranei come vetro, metallo, pietra o plastiche dense durante operazioni ad alta velocità.

Principi dell’ispezione orizzontale a raggi X
I sistemi a raggi X sideshooter risolvono le limitazioni della scansione verticale modificando la geometria di ispezione. Invece di una proiezione dall’alto verso il basso, il fascio di ispezione attraversa orizzontalmente il prodotto. Questo approccio riduce lo spessore effettivo del materiale che il fascio di raggi X deve attraversare, mitigando gli effetti delle sovrapposizioni di contenuto e migliorando il contrasto dell’immagine. La configurazione orizzontale fornisce una vista libera delle aree critiche, garantendo immagini radiografiche stabili e analizzabili anche durante la lavorazione di materiali di imballaggio densi o compositi.

Rilevamento in tempo reale e architettura del sistema

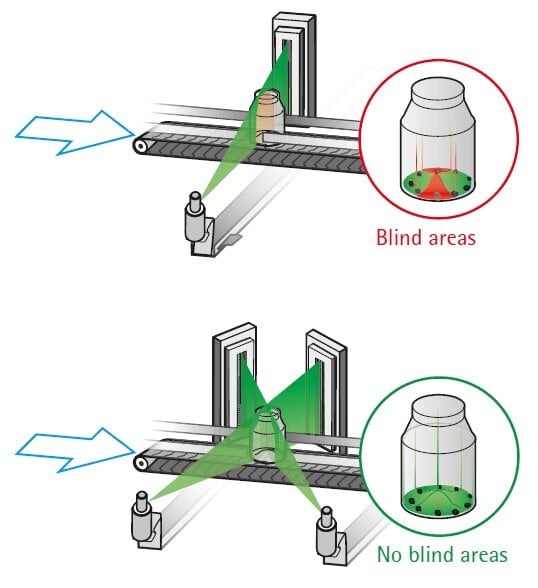

Minebea Intec ha sviluppato un portafoglio di sistemi di ispezione a raggi X sideshooter progettati per specifici parametri industriali. Durante il funzionamento, questi sistemi scansionano continuamente i prodotti in transito mentre rilevatori e software integrati di elaborazione immagini analizzano in tempo reale le variazioni di densità. A seconda dei requisiti applicativi, le operazioni utilizzano configurazioni a fascio singolo per imballaggi standard oppure architetture multi-view e a doppio fascio per ridurre ulteriormente i punti ciechi e aumentare l’affidabilità di rilevamento a velocità di linea elevate e continue.




Configurazioni specifiche per applicazione

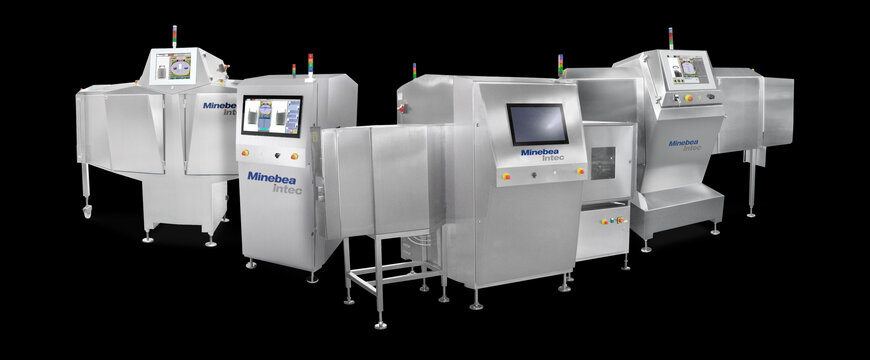

Il portafoglio di apparecchiature copre diverse velocità di produzione e densità di materiali nel settore del packaging. Sistemi compatti, come il Dylight S, sono progettati per imballaggi leggeri inclusi pouch, flow pack e piccoli cartoni pieghevoli, consentendo un’integrazione diretta nei layout produttivi esistenti. Per prodotti liquidi e contenitori profondi — come bottiglie, vasetti, lattine e multipack — unità avanzate come il Dymond S e il Dymond DSV eseguono controlli qualità in linea sul livello di riempimento e sulla completezza del prodotto insieme al rilevamento di corpi estranei. Per operazioni altamente dinamiche che coinvolgono il rilevamento vetro-nel-vetro o imballaggi metallici, sistemi ad alta capacità come il Dymond D soddisfano i parametri di densità richiesti. Tutte le configurazioni rispettano le attuali linee guida di progettazione igienica e utilizzano interfacce digitali per supportare trasparenza di processo e tracciabilità.

Contesto aggiuntivo: questa sezione dettaglia specifiche tecniche e benchmark competitivi non inclusi nell’annuncio originale del prodotto.
Nel più ampio panorama dei controlli industriali non distruttivi, i sistemi a raggi X orizzontali sideshooter vengono confrontati strutturalmente con sistemi top-down ad alta potenza o unità di assorbimetria a raggi X a doppia energia (DEXA). Sebbene le configurazioni a doppia energia eccellano nella discriminazione dei materiali, le architetture sideshooter affrontano specificamente la sfida fisica della profondità del materiale lungo il percorso del fascio. Per contenitori alti come bottiglie di vetro o lattine metalliche, la scansione verticale standard richiede generatori a kilovoltaggio (kV) più elevato per penetrare l’asse verticale, aumentando di conseguenza il consumo energetico e i requisiti di schermatura dalle radiazioni. Effettuando la scansione orizzontale, le apparecchiature sideshooter possono operare utilizzando generatori di minore potenza ottenendo al contempo una maggiore risoluzione spaziale nella curvatura critica della base del contenitore. Questo vantaggio geometrico riduce in modo misurabile i tassi di falso scarto (FRR) nelle linee automatizzate di imbottigliamento e confezionamento in lattina, mantenendo una stabilità di ispezione costante.

Redatto dal giornalista industriale Lekshman Ramdas, con il supporto dell’IA.
